2013 HORIZON STITCHLINER 5500

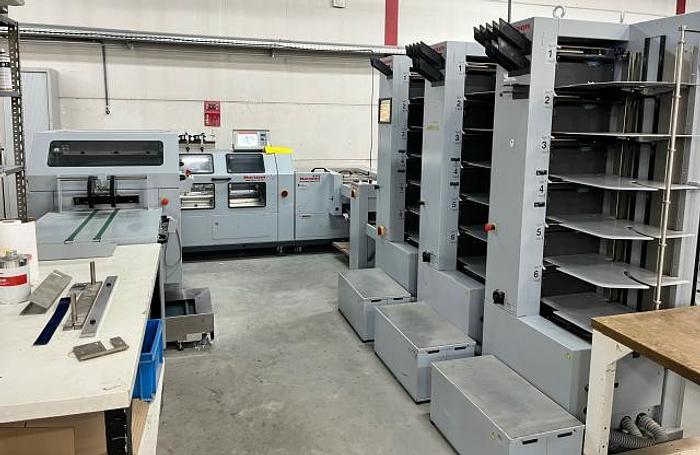

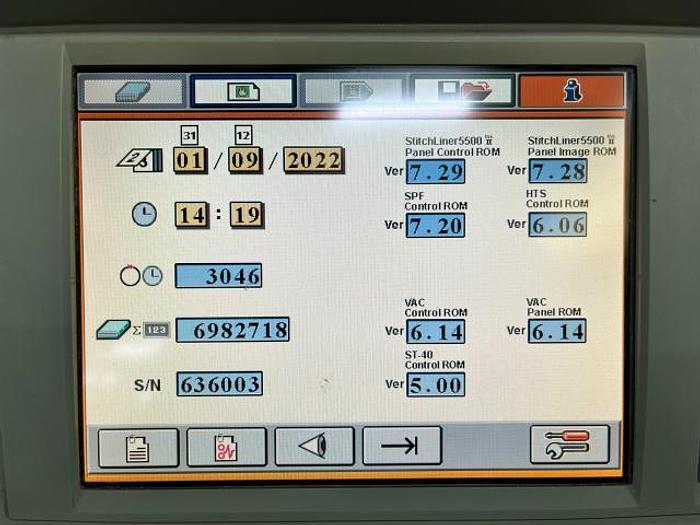

système de brochage en ligne HORIZON StitchLiner 5500 de 2013 avec assemblage à plat, rainage, pliage, piqûre et massicotage latéral, avec une cadence de production jusqu'à 5.500 livres/h., écran tactile à base d'icônes, reprogrammation des travaux entièrement automatisée, incluant :

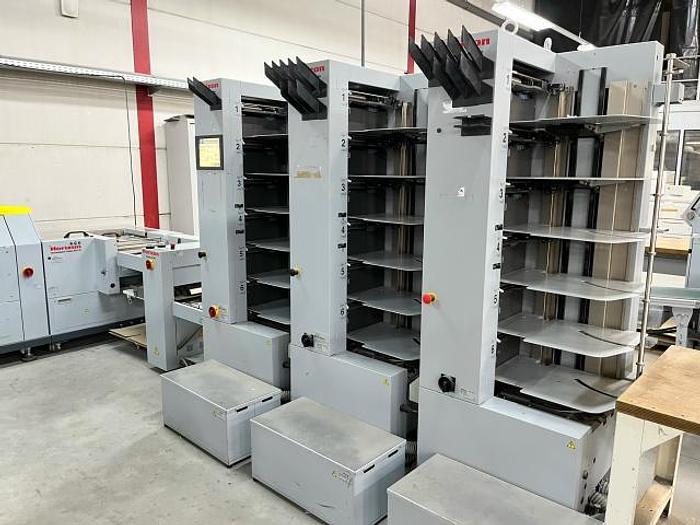

- 3 tours d'assemblage à succion de 6 postes VAC-600 (Vac-600 HA n°006004, Vac-600HM n°008303 & Vac600HM n°020308) - + 3 compresseurs poids total 310kg par tour

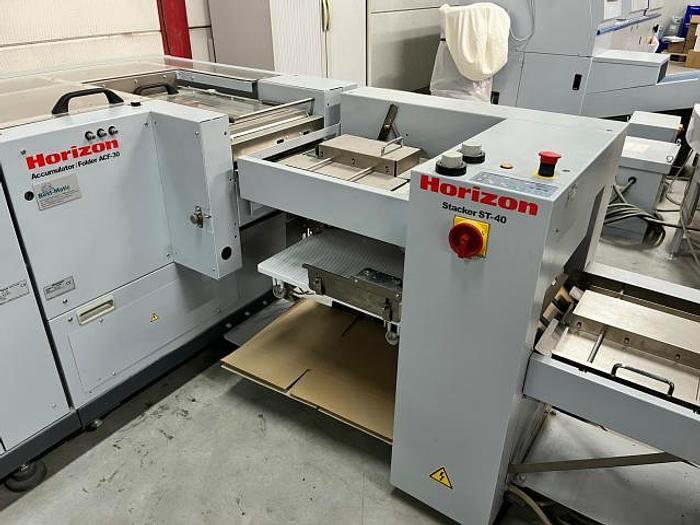

- module de réception haute pile ST-40 (stacker de transfert) reliant le système VAC-600 au module ACF-30, intégrant également le système d'éjection des jeux avec anomalies - poids : 126 kg

- module de taquage et de regroupement des feuilles + pliage ACF-30 n°385004 avant rainage de l'ensemble de la brochure par deux outils spécifiques de rainage - poids : 260 kg

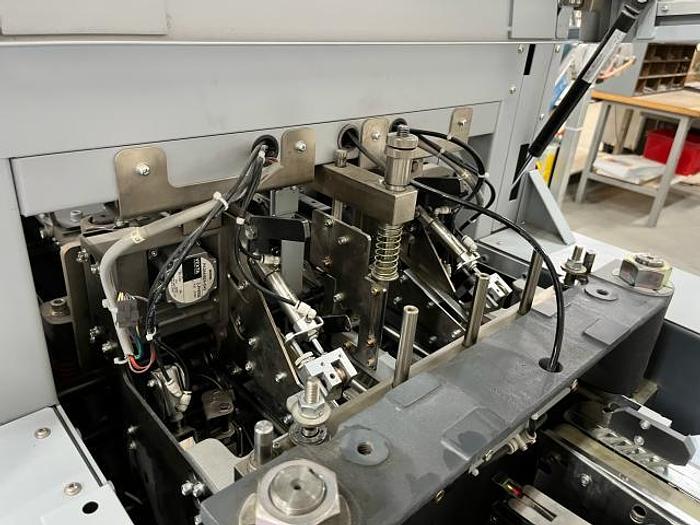

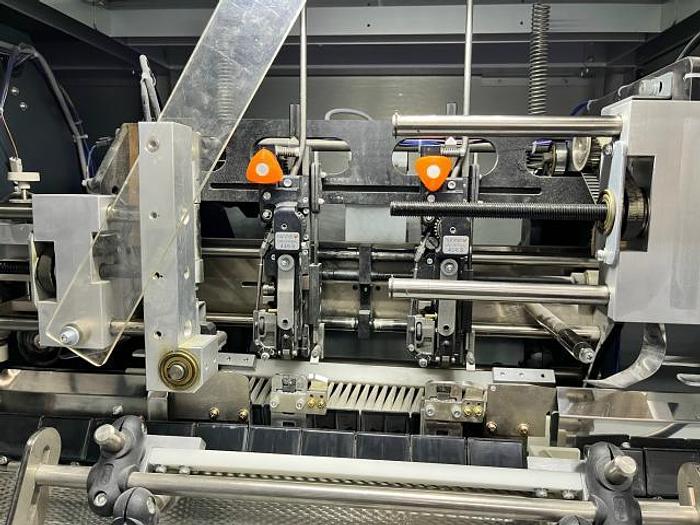

- module d'encartage-piquage SPF-30S n°636003 pour agrafage de grandes qualités de brochures jusqu'à 10 mm d'épaisseur, avec écran tactile, détection d'erreurs, bac d'éjection (avec 4 têtes d'agrafage) - poids : 760 kg

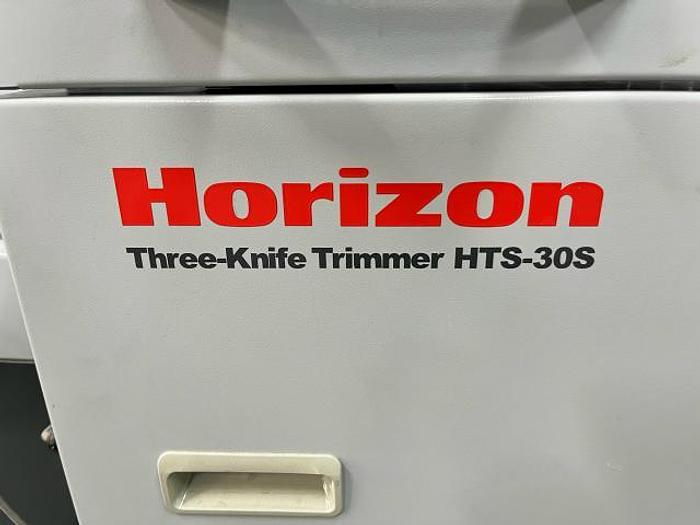

- massicot trilame en ligne HTS-30 n°636002 pour une coupe parfaite des 3 faces de la brochure avec double coupe, tapis de sortie (1000 kg)

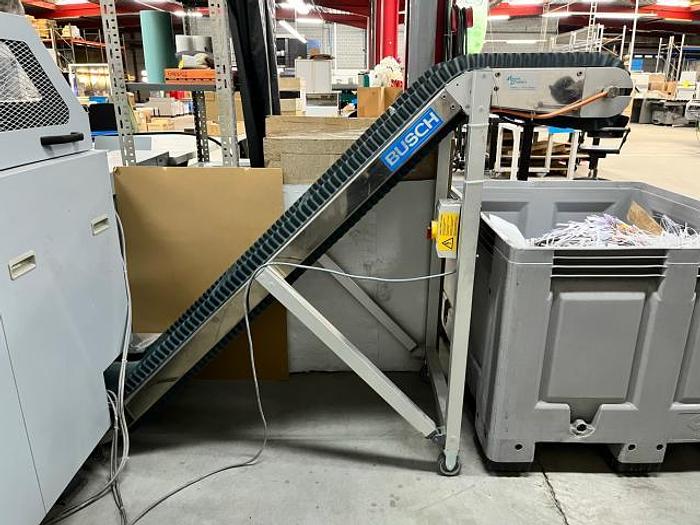

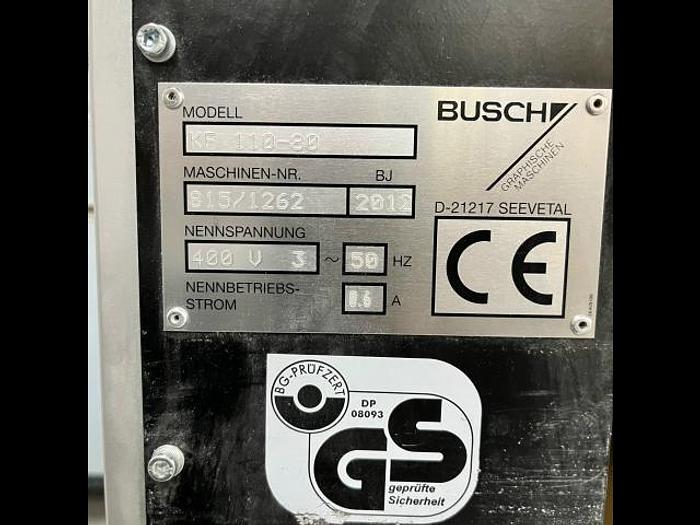

- Tapis pour déchets BUSCH

- transformateurSpécifications principales  :

Dimensions des feuilles

Largeur x longueur : Max. 350 x 500 mm - Min. 140 x 199 mm

(Largeur de feuille 140 mm disponible avec le guide de support en option.)

Grammage papier Standard : 64 à 210 g/m²

Couché : 80 à 210 g/m²

Épaisseur de piquage Max. 5 mm (épaisseur des brochures 10 mm)

(environ 50 feuilles de 80 g/m²)*1

Distance de piquage 66 à 150 mm, ajusté de +/- 2 mm / Auto

Min. 55 mm avec tête de piquage supplémentaire / Manuel

Fil de piquage #24 à #26 (0,6 à 0,5 mm)

Option : #26 à #28 (0,5 à 0,4 mm) *2

Avant la coupe

Dimension des brochures

Largeur x longueur : Max. 350 x 250 mm - Min. 140 x 102 mm *3

Dimensions des brochures

Longueur : 95 à 230 mm  (Jusqu’à 85 mm selon la qualité)

95 à 220 mm (en cas de coupe au centre)

170 à 220 mm (avec perforation à deux trous)

Largeur

144 à 340 mm (avec base centrale)

120 à 152 mm (sans base centrale)

186 x 340 mm (avec base centrale mais sans coupe centrale)

90 à 167 mm (Taille des brochures avec coupe centrale)

232 à 340 mm (avec perforation à deux trous)

Largeur de coupe  : 2 à 25 mm

Vitesse de production Max. 5 500 cycles par heure - Min. 2 900 cycles par heure

(Changement en 9 étapes)*4

Alimentation / Fréquence

200-208 V triphasé, 50/60 Hz

208 V triphasé, 60 Hz

400 V triphasé, 50 ou 60 Hz (Réduction à 200 V par transformateur)
